Mueble Omar
Mueble de exhibición para la maqueta del Tumbler, con vitrina de acrílico removible. Compara estilos en 3D, revisa el despiece y consulta los planos para cotizar.
Propuesta interactiva
Mueble de almacenamiento y exhibición para la maqueta del Tumbler. Un solo visor para comparar estilos y materiales, ver el despiece y el montaje; planos 2D y lista de piezas para cotización con proveedor.
+ vitrina acrílica 660 × 460 × 300 mm (prov.)
Revisión R0 · propuesta para cotización
Planos técnicos 2D
Generados con los mismos parámetros que el modelo 3D. Cotas en milímetros; las vistas en pantalla no están a escala. Documento de propuesta para cotización: no fabricar hasta que el proveedor valide materiales, uniones y herrajes.
Lista de piezas y materiales
Renders de estudio

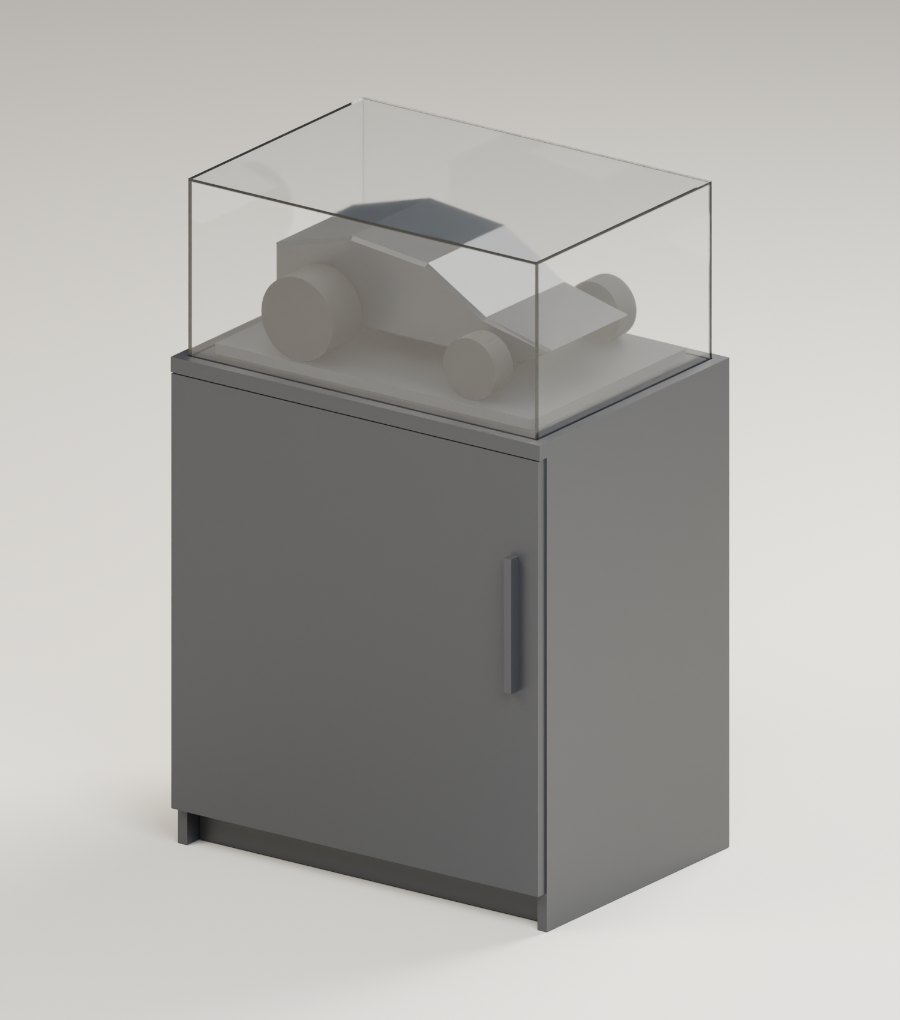

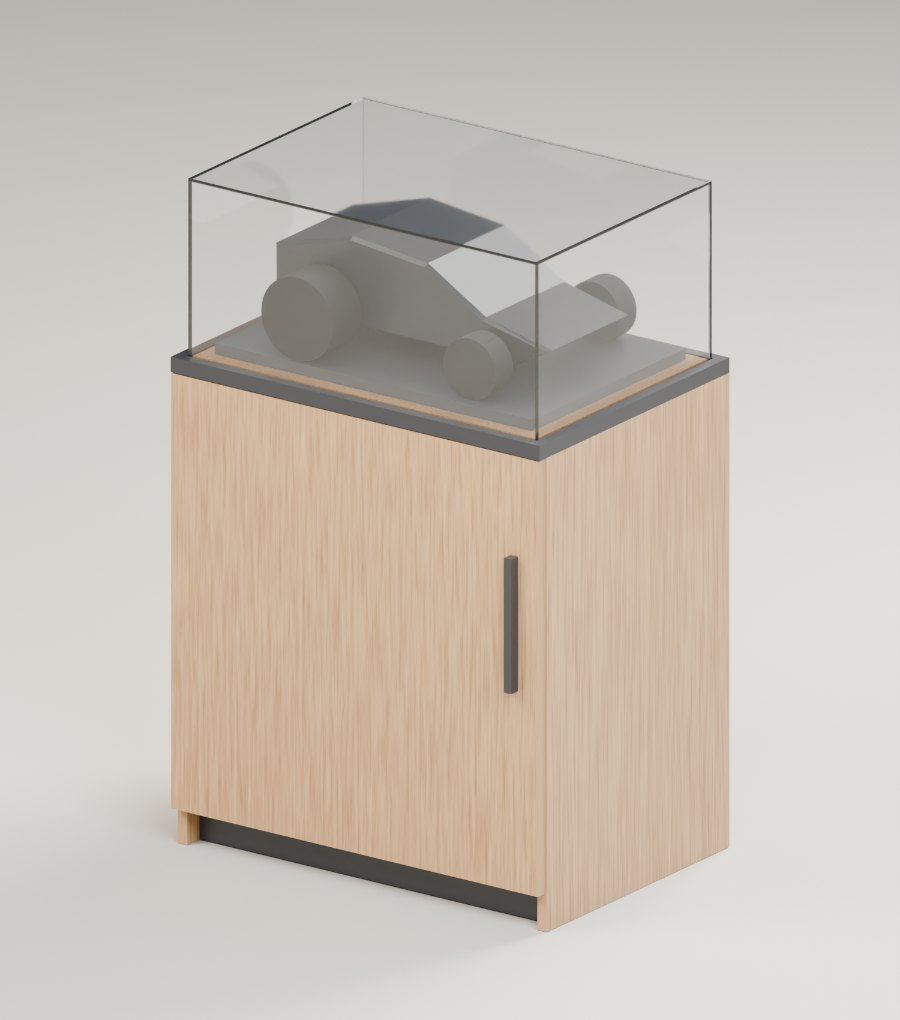

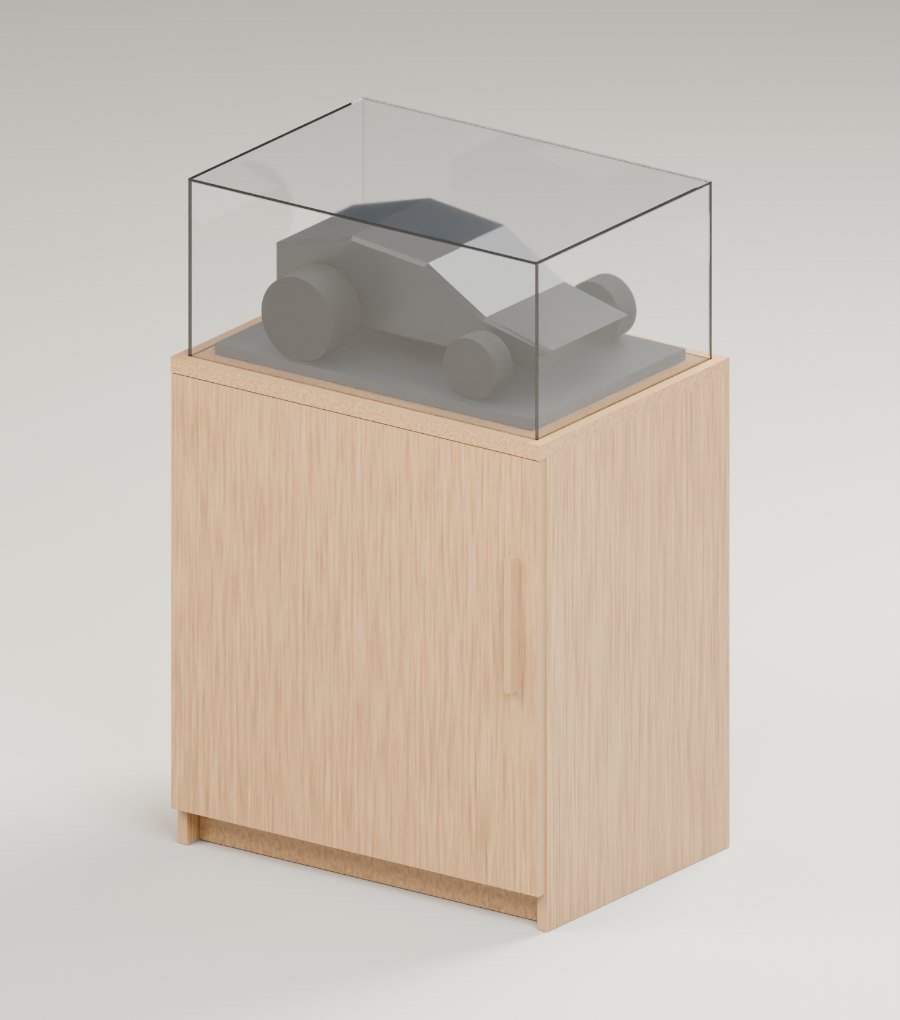

Renders anteriores de los tres estilos originales (A, B, C). La maqueta aparece como volumen simplificado.
Medidas, supuestos y pendientes
Confirmado por Omar
- Alto del mueble
- 800 mm
- Planta
- 500 × 700 mm
- Maqueta (largo × ancho, aprox.)
- 600 × 400 mm
- Puerta con repisas interiores
- sí
- Cubierta plana con ranura perimetral (router)
- sí
- Caja de acrílico removible
- sí
Supuestos de esta propuesta
- 700 al frente, 500 de fondo
- por confirmar
- Los 800 mm excluyen la vitrina
- por confirmar
- Altura de la maqueta
- ≈ 200 mm
- Vitrina exterior
- 660 × 460 × 300
- Acrílico
- 5 mm
- Ranura: ancho × prof. · cara ext. a
- 8 × 10 · 18,5
- Tableros / cubierta / trasera
- 18 / 25 / 6
- Zócalo alto · retranqueo
- 60 · 40
- Repisas (cara superior)
- 320 · 555
- Puerta única, bisagra izquierda
- 19 mm
Antes de autorizar fabricación
- Medir la altura real de la maqueta y ajustar la vitrina (holgura sugerida ≥ 60 mm arriba).
- Proveedor: tableros disponibles (MDF, contrachapado), espesores reales y chapa.
- Validar uniones (confirmat / espigas), fijación de cubierta y trasera.
- Elegir bisagra (apertura, cierre suave) y modelo de tirador.
- Validar fresa y tolerancia de la ranura con el acrílico real (5 mm ± tolerancia).
- Peso de la maqueta + vitrina y estabilidad (anclaje a muro si aplica).

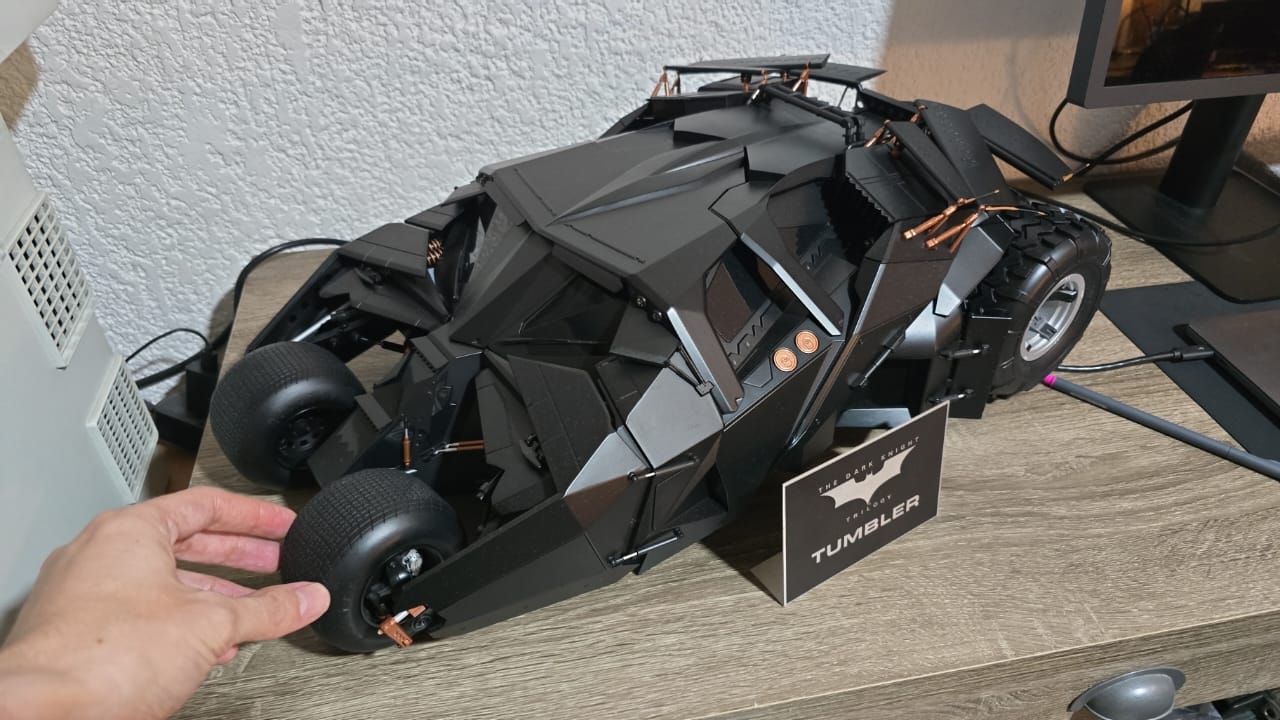

Referencia: maqueta del Tumbler de Omar. En el visor se representa con un volumen simplificado de 600 × 400 × ≈200 mm (altura provisional) para comprobar holguras dentro de la vitrina: 25 mm por lado en planta y ≈85 mm arriba.
